Как резать и обрабатывать пенопласт ПВХ: инструменты, методы и лучшие практики

Пенопласт ПВХ широко известен как один из самых удобных для изготовления панелей материалов. Он режет чисто, точно фрезерует и обрабатывает без опасности пыли, связанной с МДФ, или износа инструмента, связанного с алюминиевыми композитными панелями. Но «дружественный к производителю» не означает «защищенный от производителя». Неправильное лезвие, неправильная скорость подачи или неправильная техника приведут к результатам, которые варьируются от слегка разочаровывающих до совершенно непригодных для использования — оплавленные края, сколы на поверхностях, отслаивание обшивки или неточность размеров, которая делает сборку невозможной.

Для получения стабильно хороших результатов при использовании пенопласта из ПВХ необходимо понимать, как материал реагирует на различные методы резки, какая геометрия инструмента и параметры резки обеспечивают чистые края и как плотность и толщина материала влияют на подход. Для вырезания 3-миллиметровой демонстрационной доски канцелярским ножом требуется совершенно другая техника, чем для 25-миллиметровой мебельной доски Celuka, фрезерованной на станке с ЧПУ. Оба листа изготовлены из пенопласта ПВХ, но подход к изготовлению разный.

В этом руководстве описан весь спектр методов резки и обработки пенопласта ПВХ — от ручных инструментов до настольных, циркулярных, ленточных пил и фрезерования с ЧПУ — с конкретными рекомендациями по выбору инструментов, параметрам резки и методам, которые неизменно дают профессиональные результаты.

Как плита из пенопласта ПВХ реагирует на резку

Прежде чем выбрать метод резки, полезно понять поведение материала при обработке.

Пенопластовый сердечник и структура оболочки

Пенопласт ПВХ состоит из сердцевины из ячеистого пенопласта с более плотным слоем оболочки на каждой стороне. Такая структура означает, что инструмент сталкивается с двумя различными состояниями материала за один проход:

• скин -слой более твердый и однородный — при остром инструменте и правильной геометрии резания режется чисто

• Пенопластовый сердечник мягче и ячеистее — он более подвержен разрывам, если инструмент тупой или выбрана неправильная скорость резания.

В плитах с более высокой плотностью (0,55 г/см³ и выше) разница между оболочкой и сердцевиной менее выражена, а сердцевина режется более чисто. В плитах с меньшей плотностью сердцевина имеет более открытые ячейки и требует большей осторожности, чтобы избежать разрывов.

Термическая чувствительность

ПВХ начинает размягчаться примерно при 60°C и плавится при более высоких температурах. Это наиболее важная характеристика материала для резки и механической обработки. Любой метод резки, который генерирует чрезмерное тепло — из-за трения, высоких скоростей подачи или тупого инструмента — приведет к плавлению ПВХ, а не к резке. Расплавленный ПВХ повторно затвердевает при охлаждении, образуя:

• грубые, неровные края с повторно затвердевшим материалом

• материал, приваренный к режущему инструменту

• неточность размеров из-за перемещения материала во время резки

Решение в каждом случае одно и то же: использовать острые инструменты, поддерживать соответствующие скорости резания и подачи и отводить тепло из зоны резания.

Формирование чипа

В отличие от металла, при резке которого образуется сплошная стружка, пенопласт ПВХ образует небольшую дискретную стружку во время резки. Эту стружку следует незамедлительно удалять из зоны резки: скопившаяся стружка может расплавиться под действием тепла резки и отложиться на кромке реза. Хорошее пылеудаление так же важно для качества резки, как и для чистоты в цеху.

Методы ручной резки

Ремесленный нож и прямой край

Для тонких досок до 5 мм острый канцелярский нож и металлическая линейка — наиболее практичный метод резки для прямых пропилов в условиях мастерской и на объекте.

Техника:

1. Четко отметьте линию разреза на поверхности доски.

2. Крепко зажмите или удерживайте металлическую линейку вдоль линии разреза.

3. Надрезайте поверхность кожи сильным и постоянным давлением — не пытайтесь прорезать за один проход.

4. Сделайте 3–5 последовательных проходов, увеличивая глубину с каждым проходом.

5. Для досок толщиной до 3 мм защелкните доску по линии надреза, предварительно прорезав обшивку с обеих сторон.

6. Для досок толщиной 4–5 мм: прорезать полностью поступательными проходами.

Ключевые моменты:

• Используйте свежее лезвие — тупой канцелярский нож скорее рвёт, чем разрезает ПВХ-оболочку.

• Часто заменяйте лезвия; ПВХ тупит лезвия быстрее, чем бумага или картон.

• Всегда используйте металлическую линейку — пластиковая или деревянная линейка может быть порезана ножом и получится неточная линия.

• Не пытайтесь прорезать одним тяжелым проходом — это приводит к неровным краям и опасно.

Ручная пила

Ручную пилу с мелкими зубьями можно использовать для прямых распилов досок толщиной примерно до 15 мм, хотя результаты обычно хуже, чем при использовании электроинструмента.

Выбор полотна: используйте пилу с числом зубьев 10–14 на дюйм (TPI). Более тонкие зубья обеспечивают более плавные резы, но режут медленнее. Более грубые зубья режут быстрее, но оставляют более грубую кромку.

Техника:

• Начинайте резку легкими движениями, чтобы установить пропил, прежде чем применять полное давление резания.

• Поддерживайте постоянный угол резания

• Поддерживайте обрезку, чтобы предотвратить раскол доски в конце разреза.

Ручная распиловка подходит для работы на месте и периодических распилов, но непрактична для производственного производства.

Подсчет очков и привязка

Только для тонких досок (3–5 мм) и прямых распилов, надрез и защелкивание — быстрый и эффективный метод:

1. Надрежьте обе стороны доски вдоль линии разреза, используя острый канцелярский нож и линейку.

2. Поместите линию надреза на прямой край или край стола.

3. Приложите сильное давление вниз, чтобы защелкнуть доску вдоль линии надреза.

Этот метод позволяет получить чистый прямой край тонких досок и не требует использования электроинструментов. Он не подходит для криволинейных распилов, толстых досок или досок, которые будут видны на кромке разреза без дальнейшей обработки.

Электропила для резки

Циркулярная пила

Циркулярная пила — наиболее распространенный электроинструмент, используемый для прямых разрезов пенопласта ПВХ в широком диапазоне толщины.

Выбор лезвия — самая важная переменная:

Ключевые параметры:

• Скорость полотна: подходят стандартные скорости циркулярной пилы (4000–5500 об/мин). Не снижайте скорость полотна.

• Скорость подачи: поддерживайте постоянную и постоянную скорость подачи. Слишком медленная скорость приводит к выделению тепла от трения; слишком быстрая скорость приводит к образованию сколов и отклонению лезвия.

• Глубина лезвия: установите лезвие так, чтобы оно выступало не более чем на 5–10 мм под поверхностью доски. Чрезмерная глубина лезвия увеличивает вибрацию и снижает качество резки.

• Направление: при использовании циркулярной пилы всегда режьте лицевой стороной доски вверх, так как полотно режет при движении вверх, а сколы возникают на нижней стороне.

Плавление на кромке среза: если кромка среза имеет признаки плавления (глазурованный вид, повторно затвердевший материал) — лезвие затупилось, скорость подачи слишком низкая или количество зубьев на лезвии слишком мало. Замените лезвие или увеличьте скорость подачи.

Настольная пила

Настольная пила с лезвием TCT с мелкими зубьями обеспечивает наиболее точные и ровные прямые пропилы пенопласта ПВХ для промышленного изготовления.

Настраивать:

• Используйте полотно TCT с мелкими зубьями (80–100 зубьев для полотна диаметром 250 мм).

• Установите высоту лезвия так, чтобы оно выступало над поверхностью доски на 5–10 мм.

• Используйте упор для ровных продольных надрезов; используйте угломер для поперечных разрезов

• Подавайте доску с постоянной и постоянной скоростью — не делайте паузу в середине резки.

Направление торца: На настольной пиле полотно режет при ходе вниз, поэтому сколы возникают на верхней грани. Поместите доску хорошей стороной вниз, если внешний вид обрезанной кромки на верхней стороне имеет решающее значение.

Пылеудаление: Подключите настольную пилу к пылеудалению. Крошка ПВХ быстро накапливается и может помешать ограждению и лезвию, если ее не удалить.

Головоломка

Лобзик — практичный выбор для фигурных и внутренних вырезов в пенопласте ПВХ.

Выбор лезвия:

• Используйте лезвие с мелкими зубьями, предназначенное для пластика или цветных металлов — обычно 10–14 TPI с обратным зубом или измененной геометрией.

• Избегайте грубых лезвий для резки древесины, которые могут вызвать сколы.

• Полотна для лобзика по пластику с небольшим обратным углом зуба обеспечивают максимально чистую обработку плит из пенопласта ПВХ.

Техника:

• Используйте настройку орбитального действия на нулевом или минимальном уровне — орбитальное действие увеличивает скорость резания, но снижает качество кромки ПВХ.

• Поддерживайте постоянную скорость подачи

• Для внутренних вырезов просверлите пилотное отверстие в начальной точке, прежде чем вставлять полотно лобзика.

Ограничение: разрезы лобзиком на пенопласте ПВХ редко бывают такими чистыми, как разрезы циркулярной пилой или фрезерным станком с ЧПУ. Для обрезанных кромок, которые будут видны на готовой детали, запланируйте дополнительные отделочные работы после резки лобзиком.

Ленточная пила

Ленточная пила с лезвием с мелкими зубьями отлично подходит для криволинейных пропилов в более толстых плитах из пенопласта ПВХ (15 мм и выше) и дает более чистые результаты, чем лобзик, при выполнении большинства изогнутых работ.

Выбор лезвия: используйте лезвие с плотностью резьбы 6–10 TPI. Более тонкие лезвия обеспечивают более плавный рез, но более подвержены отклонению при работе с толстым материалом.

Техника:

• Подавайте доску с постоянной скоростью — не прилагайте усилий при резке.

• Для крутых изгибов сделайте рельефные надрезы от края доски до линии разреза, прежде чем разрезать изгиб, позволяя отходам материала упасть, не защемляя лезвие.

• Полностью поддерживайте доску на столе ленточной пилы — доски без опоры вибрируют и производят грубый распил.

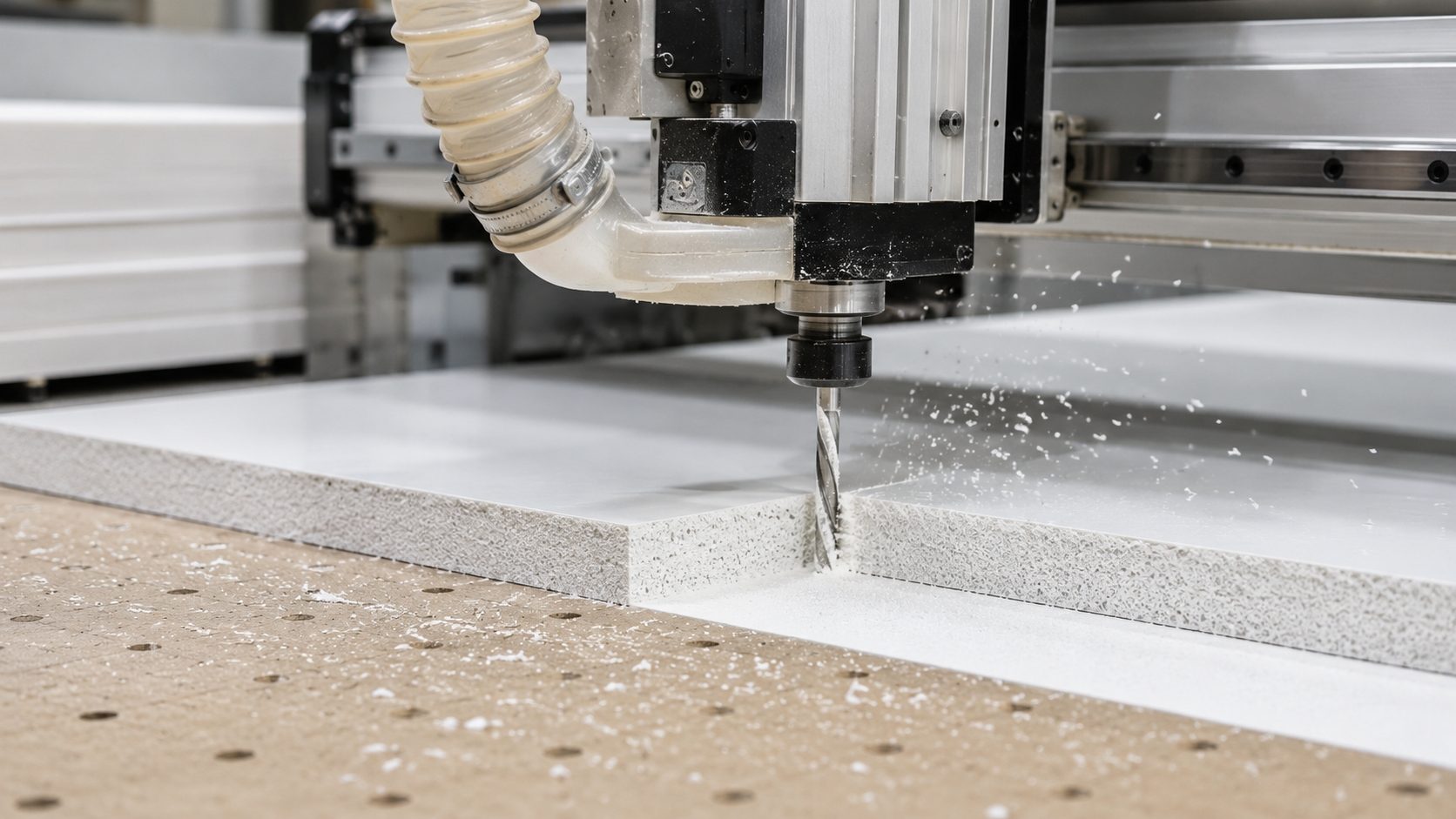

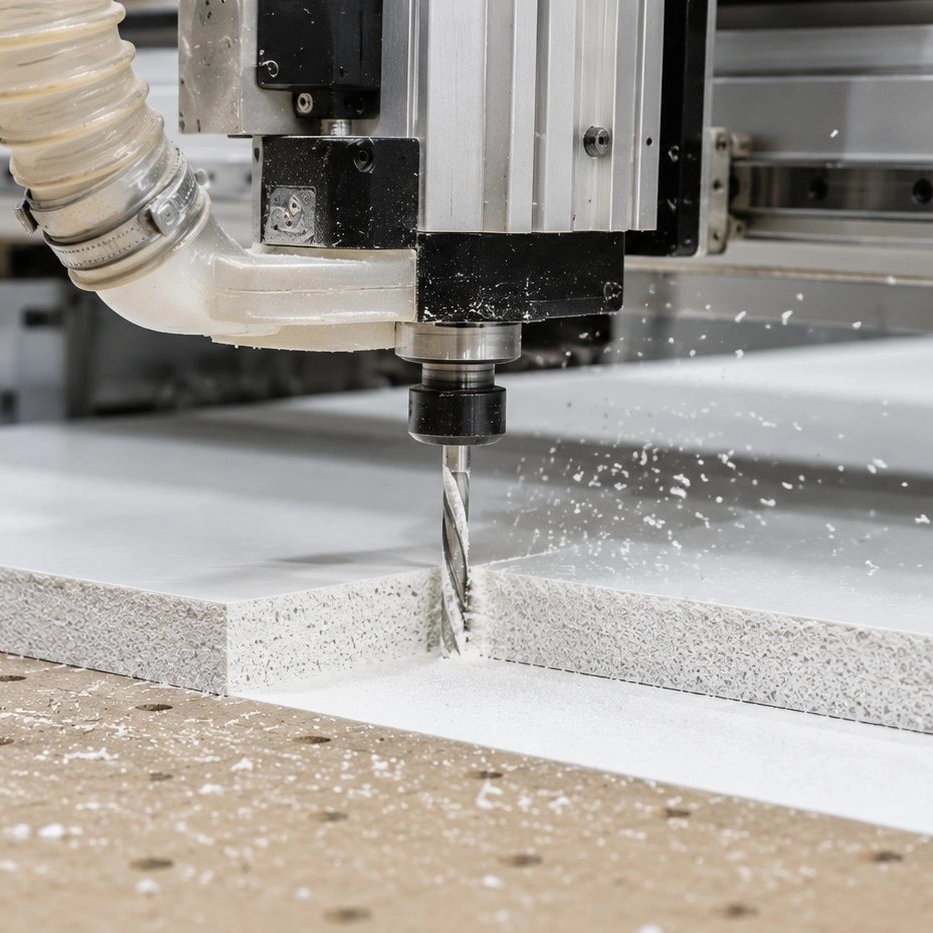

Маршрутизация с ЧПУ

Фрезерование с ЧПУ является производственным стандартом для изготовления плит из пенопласта ПВХ. Он обеспечивает точность размеров, повторяемость и возможность создавать сложные профили и формы, которые непрактичны с помощью методов ручной или механической пилы.

Выбор бита маршрутизатора

Выбор фрезы является самой важной переменной при фрезеровании пенопласта ПВХ на станке с ЧПУ.

Рекомендуемые типы бит:

Однозубая спираль с восходящей канавкой (О-образная канавка)

Наиболее широко рекомендуемая фреза для фрезерования плит из пенопласта ПВХ. Одна флейта обеспечивает:

• большой зазор для стружки — стружка эффективно удаляется, уменьшая перегрев

• Чистая резка пенопластового сердечника

• хорошее качество поверхности на кромках среза

Двухзубая спираль с вырезом вверх

Подходит для плит с более высокой плотностью (0,55 г/см³ и выше), где более плотный материал выдерживает более высокую нагрузку стружки на одну канавку. Обеспечивает немного более гладкую поверхность, чем одноканальная обработка плотного материала.

Компрессионная спираль (комбинация восходящего/нижнего выреза)

Обеспечивает чистые края одновременно на верхней и нижней сторонах доски. Особенно ценен для:

• доски, которые будут видны с обеих сторон готового изделия

• приложения, где сколы по краям с обеих сторон недопустимы

Биты, которых следует избегать:

• Стандартные фрезы по дереву с большим углом спирали — в ПВХ происходит чрезмерное нагревание.

• Сверла с твердосплавными напайками и большой шириной фаски — трутся, а не режутся, выделяя тепло

• Тупые или изношенные насадки любого типа — наиболее частая причина плохих результатов фрезерования.

Параметры резки

Параметры фрезерования с ЧПУ для плит из вспененного ПВХ различаются в зависимости от плотности, толщины и диаметра доски. В следующей таблице представлены начальные параметры для распространенных конфигураций:

Важно: это параметры отправной точки. Всегда выполняйте пробную резку на образце конкретной используемой доски и корректируйте ее на основе результатов. Качество кромки, образование стружки и выделение тепла являются ключевыми показателями, которые необходимо отслеживать.

Признаки неверных параметров

работа

Надежная фиксация заготовки необходима для точной фрезерования на станках с ЧПУ. Плита из вспененного ПВХ легкая и может подниматься или смещаться во время прокладки, если ее не закрепить должным образом.

Методы:

• Вакуумный стол: наиболее эффективный метод маршрутизации производства. Обеспечивает удержание доски в горизонтальном положении и предотвращает ее подъем во время фрезерования.

• Двусторонний скотч: эффективен для небольших деталей и прототипов. Используйте ленту, рассчитанную на соответствующие силы резания.

• Механические зажимы: подходят для больших панелей. Убедитесь, что зажимы не мешают пути инструмента.

• Выступы: для деталей, которые будут вырезаны из листа, оставьте небольшие выступы, соединяющие деталь с листом. После фрезерования обрежьте выступы вручную.

Удаление пыли

Эффективное пылеудаление важно как для качества резки, так и для безопасности в мастерской:

• Стружка ПВХ доставляет неудобства, если ей разрешено скапливаться на рабочей поверхности.

• скопившаяся стружка может расплавиться под воздействием тепла резки и отложиться на кромках реза.

• Пыль ПВХ является раздражителем дыхательных путей — ее удаление защищает операторов.

• используйте пылеудаляющий аппарат, рассчитанный на мелкую пластиковую пыль; обычно подходят стандартные пылеудаляющие аппараты

Бурение

Сверление чистых отверстий в пенопласте ПВХ требует внимания к выбору сверла и технике.

Выбор сверла

• Стандартные спиральные сверла из быстрорежущей стали подходят для большинства операций сверления пенопласта ПВХ.

• Сверла с наконечником Brad позволяют получить более чистые входные отверстия с меньшим вырывом на поверхности — предпочтительнее для сверления видимого забоя.

• Ступенчатые сверла полезны для получения чистых отверстий в тонких досках без вырывов, присущих стандартным спиральным сверлам.

• Не рекомендуется использовать лопаточные биты — они выделяют тепло и делают неровные отверстия.

Техника сверления

• Используйте подложку под плитой из пенопласта ПВХ, чтобы предотвратить разрыв на выходной стороне.

• Сверлите на средней скорости — высокие скорости сверления выделяют тепло и могут расплавить ПВХ вокруг отверстия.

• Применяйте легкое и постоянное давление подачи — не прилагайте усилий к сверлу.

• Для отверстий большого диаметра (более 20 мм) используйте кольцевую пилу или фрезер, а не сверло.

Зенковка

Для отверстий под винты с потайной головкой используйте зенковку, предназначенную для пластика, или стандартную зенковку из быстрорежущей стали на низкой скорости. Слегка надавите, чтобы не растрескать поверхность вокруг зенковки.

Термоформование и гибка

Плиту из пенопласта ПВХ можно сгибать и формовать с помощью контролируемого нагрева, что позволяет изготавливать изогнутые панели и трехмерные формы без сложной оснастки.

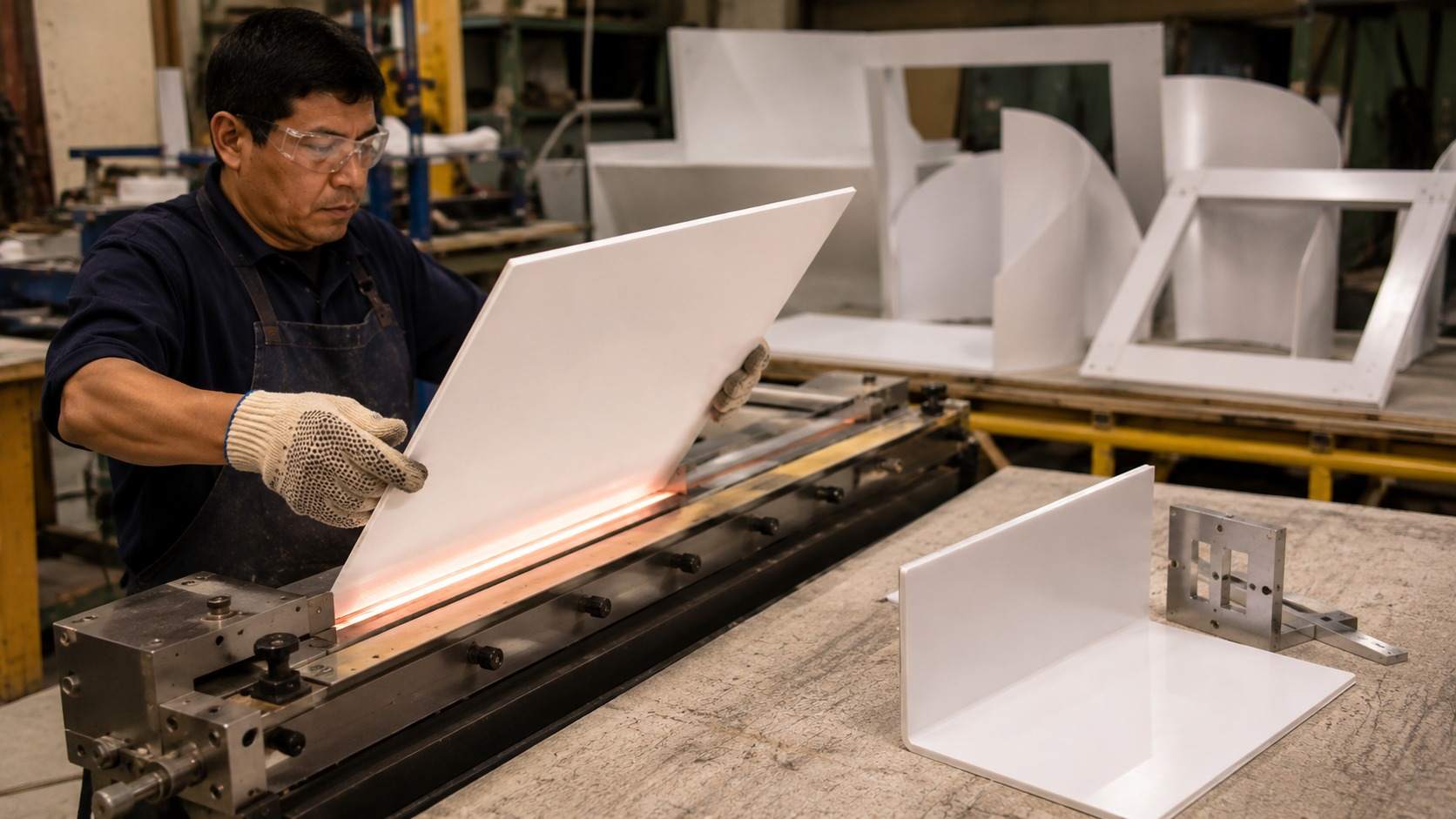

Нагрев полосы (изгиб линии)

При нагреве полосы используется сфокусированный источник тепла — нагреватель ленты или тепловая пушка — для смягчения узкой линии на доске, что позволяет согнуть ее под точным углом.

Процесс:

1. Отметьте линию сгиба на доске

2. Нагревайте вдоль линии сгиба, используя ленточный нагреватель или тепловую пушку, медленно и равномерно перемещая источник тепла.

3. Нагревайте до тех пор, пока доска не станет гибкой вдоль нагретой линии — обычно, когда поверхность начинает слегка блестеть.

4. Согните под необходимым углом относительно шаблона или шаблона

5. Удерживайте положение, пока доска не остынет и не сохранит изгиб — обычно 30–60 секунд.

Ключевые соображения:

• Нагрейте обе стороны доски для получения чистых изгибов на досках толщиной более 5 мм.

• Не перегревайте — перегрев приводит к образованию пузырей, изменению цвета и структурным повреждениям.

• Используйте последовательные, медленные нагревательные движения, чтобы избежать горячих точек.

• При производственной гибке специальный нагреватель ленты дает более стабильные результаты, чем тепловая пушка.

Формирование в печи

Для получения сложных изогнутых форм всю доску можно нагреть в духовке и сформировать в форме:

• Нагрейте доску в духовке при температуре 100–120°C до однородной гибкости — обычно 5–15 минут в зависимости от толщины.

• Достаньте из духовки и сразу же выложите в форму.

• Удерживать в таком положении до остывания

Этот метод подходит для изготовления изогнутых панелей, элементов дисплея и архитектурных элементов.

Качество резки по плотности и толщине

Понимание того, как плотность и толщина влияют на качество резки, помогает производителям установить соответствующие ожидания и выбрать правильный подход.

Пострезная обработка

Даже при оптимальных параметрах резки кромки плит из пенопласта ПВХ могут потребовать некоторых отделочных работ, прежде чем деталь будет готова к сборке или отделке поверхности.

Удаление заусенцев и очистка кромок

• Удалите повторно затвердевший ПВХ с обрезанных кромок острым канцелярским ножом или тонким напильником.

• Для кромок, обработанных на станке с ЧПУ, легкая обработка наждачной бумагой с зернистостью 180–220 удаляет любые незначительные шероховатости поверхности.

• Не используйте грубые абразивы — они создают царапины, которые трудно удалить.

Сглаживание краев

Для краев, которые будут видны на готовой детали:

• Постепенно шлифуйте зернистостью 180, 220 и 320 для получения гладкой поверхности.

• Для окрашенных кромок после шлифовки нанесите толстослойную грунтовку, чтобы закрыть оставшуюся пористость поверхности.

• Для кромок, которые будут ламинированы кромочной окантовкой, перед наклеиванием кромки убедитесь, что кромка ровная и прямоугольная.

Проверка размеров

После резки проверьте важные размеры, прежде чем приступить к сборке. Пенопласт ПВХ имеет стабильные размеры, но ошибки резки невозможно исправить после сборки. Проверять:

• габаритные размеры по списку вырезов

• прямоугольность углов с помощью квадрата

• согласованность повторяющихся деталей с помощью выборочной проверки

Заключение

Резка и обработка пенопласта ПВХ в соответствии с профессиональным стандартом требует подбора инструмента и техники с конкретными свойствами материала — его термочувствительностью, структурой пенопластовой сердцевины и различиями между марками, зависящими от плотности.

Принципы, применимые к каждому методу резки:

• Острые инструменты не подлежат обсуждению — тупые инструменты выделяют тепло и дают плохие результаты при обработке пенопласта ПВХ независимо от метода резки.

• Управляйте нагревом — каждое решение по резке, от количества зубьев лезвия до скорости подачи ЧПУ, должно оцениваться с точки зрения его влияния на выделение тепла в зоне резания.

• Сопоставьте параметры с плотностью — для плат с более высокой плотностью требуются параметры, отличные от плат с меньшей плотностью; используйте рекомендации в этой статье в качестве отправной точки и корректируйте их на основе пробных сокращений.

• Инвестируйте в пылеудаление — для качества резки и здоровья оператора эффективное пылеудаление имеет важное значение в любой среде производства пенополистирола ПВХ.

• Фрезерование с ЧПУ является производственным стандартом — для любого применения, требующего точности размеров, сложных профилей или постоянной повторяемости, фрезерование с ЧПУ с соответствующими инструментами и параметрами дает результаты, с которыми не могут сравниться методы ручной и механической пилы.

Производители, последовательно применяющие эти принципы, обнаружат, что пенопласт ПВХ является высоконадежным, эффективным и универсальным материалом для любых операций резки и механической обработки.

Рекомендации по соединению и сборке вырезанных компонентов см. в нашем полном руководстве по склеиванию и соединению плит из пенопласта ПВХ . Информацию об отделке поверхности после резки см. в нашем руководстве по покраске и отделке пенопласта ПВХ . Чтобы понять, как плотность плит влияет на обрабатываемость и качество кромок, обратитесь к нашему руководству по плотности плит из вспененного ПВХ. .

Чтобы ознакомиться с полным ассортиментом продукции из пенопласта ПВХ, посетите нашу категорию «Пена ПВХ» или просмотрите нашу коллекцию листов ПВХ. .

Часто задаваемые вопросы

Какое полотно лучше всего подходит для резки пенопласта циркулярной пилой?

Используйте полотно TCT с мелкими зубьями (напайками из карбида вольфрама) с 80–100 зубьями для полотна длиной 250 мм. Лезвия с мелкими зубьями обеспечивают чистый, гладкий рез с минимальным образованием сколов. Избегайте грубых лезвий для резки древесины, которые могут вызвать сколы и неровные края.

Можно ли разрезать пенопласт ПВХ канцелярским ножом?

Да, для досок толщиной до 5 мм. Используйте острое лезвие и делайте несколько последовательных проходов, а не пытайтесь прорезать одним ударом. Часто заменяйте лезвия — лезвия из ПВХ тупятся быстрее, чем из большинства других материалов.

Почему плавится кромка пенопласта ПВХ, фрезерованная на станке с ЧПУ?

Плавление на кромке реза указывает на чрезмерное выделение тепла, которое чаще всего вызвано слишком низкой скоростью подачи, слишком высокой скоростью вращения шпинделя или тупой фрезой. Увеличьте скорость подачи, уменьшите скорость шпинделя или замените сверло. Биты с одной канавкой (О-образной канавкой) и хорошим зазором от стружки являются наиболее эффективными для предотвращения перегрева.

Какую фрезу следует использовать для фрезерования пенопласта ПВХ на станке с ЧПУ?

Для обработки пенопласта ПВХ чаще всего рекомендуется использовать спиральную фрезу с одной канавкой (O-образной канавкой). Он обеспечивает превосходное удаление стружки, снижает тепловыделение и обеспечивает чистые кромки реза. Если требуются чистые края с обеих сторон, используйте насадку со спиральной насадкой.

Можно ли согнуть пенопласт ПВХ?

Да. Плиту из пенопласта ПВХ можно согнуть, применяя контролируемое тепло вдоль линии сгиба с помощью ленточного нагревателя или тепловой пушки. Нагрейте до тех пор, пока материал не станет гибким, согните под необходимым углом и держите до остывания. Для получения сложных изогнутых форм доску можно нагреть в духовке и сформировать в форме.

Как предотвратить сколы на лицевой стороне платы при фрезеровании?

Сколы на верхней поверхности обычно возникают из-за того, что срезанная головка тянет поверхностную обшивку вверх. Перейдите на сверло со спиральной компрессией, которое одновременно режет вниз верхнюю поверхность и вверх нижнюю поверхность, создавая чистые края с обеих сторон. Убедитесь, что плата прочно удерживается на столе ЧПУ.

Какую скорость следует использовать для сверления пенопласта ПВХ?

Используйте умеренную скорость сверления — примерно 1000–2000 об/мин для стандартных спиральных сверл. Высокие скорости выделяют тепло и могут расплавить ПВХ вокруг отверстия. Используйте подложку под заготовкой, чтобы предотвратить вырыв на выходной стороне.

Призыв к действию

Нужна стабильная высококачественная плита из пенопласта из ПВХ для фрезерования или производства с ЧПУ?

Jinbao PVC производит пенопластовые плиты из ПВХ с жесткими допусками по толщине и постоянной плотностью каждого листа — однородность материала, необходимая для фрезерования на станках с ЧПУ. Наш ассортимент охватывает плотность от 0,40 до 0,70 г/см³ и толщину от 1 мм до 40 мм, а также варианты Celuka и свободного пенопласта во всем диапазоне.

Свяжитесь с нами сегодня, чтобы запросить образцы, технические данные и цены для ваших производственных требований.
